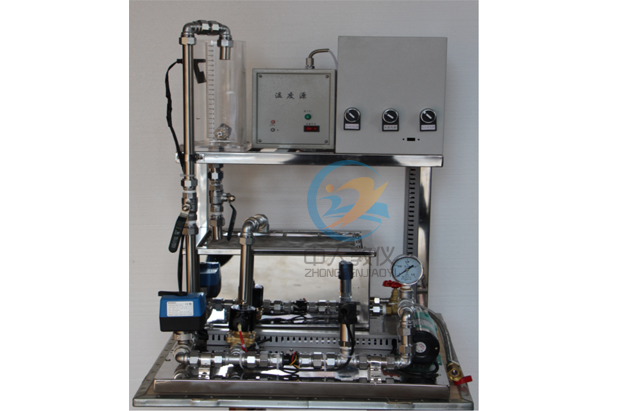

ZRPMX-06 温度•压力检测实训模型（模拟量实物）,过程控制plc控制对象系统
概述
plc控制双容水箱实训模型配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量，组成多种液位检测系统，可提供的包括有：应变式液位器等。通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。
本装置具有多重安全保护，提供IEC标准信号及相关测试点供接入进行编程实验。
装置技术条件
1）输入电源：二相三线AC220V±10％ 50Hz；2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量：<0.5kVA；
4）外形尺寸：400*600*700单位mm。
系统配置
| 执 行 机 构 | ||||
| 名称 | 单位 | 数量 | 备注 | 型号 |
| 广州新菱 | 只 | 1 | 电动球阀工作电压24，控制电压0-10v。 | SBA03 |
| 上海西山磁力泵 | 台 | 1 | 无泄漏，低噪音，二相交流220VAC，15W。扬程1.5吗m。 | MR-15 |
| 传 感 变 送 器 | ||||
| 扩散硅压力（液位）变送器 | 只 | 1 | 0-100kpa | |
| 温州布莱迪压力变送器 | 只 | 1 | 供电电压9-24v，输出4-20MA，标准接口，压力范围0-100kpa。 | SZ-801 |
| 合肥福斯达涡轮流量计及流量变送器 | 套 | 1 | （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma |
LWGY-A |
| 温度变送器 | 套 | 1 | Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出 | |
| 其 它 设 备 | |||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 1 | 1个圆型有机玻璃水箱，直径15mm，高度15cm。 |
| 储水箱 | 只 | 1 | 镜面不锈钢304。自动进排水减轻实验老师工作200*150*200 单位mm |
| 不锈钢支架 | 套 | 1 | 镜面不锈钢管管子做成。 |
| 配有24v直流稳压电源 | 只 | 1 | 电流2A。 |
| 全部不锈钢管及配件，增加设备的使用寿命。 | 套 | 1 | 管道及阀门：整个系统管道由不锈钢管连接而成，所有的手动阀门均须采用优质球阀，避免管道系统生锈。 |
| 温控实验箱 | 套 | 1 | 由加热箱、加热环、Pt100、温度变送器组成，加热 最高温度150度。 |
| 不锈钢储水箱 | 只 | 1 | 内有独特的结构设计和不锈钢过滤网，拆洗方便 |
| 储水箱自动进、排水装置 | 套 | 1 | 自动进排水减轻实验老师工作 |
| 控制器 | |||
| PLC控制器 | 台 | 1 |
1.14路开关量输入 2.10路开关量输出 3.2路模拟量输入1路模拟量输出 |
实验内容
特性实验水箱单容特性实验
温度特性实验
电动阀流量特性实验
压力控制实验
单回路控制实验
1、电动调节阀支路单容液位控制实验
2、电动调节阀支路流量控制实验
3、温度控制实验
串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
变频恒压供水实验；
工控组态软件组态控制实训
实时数据库组态、M图形动画、报表、曲线、报警组态、设备通讯组态、脚本程序应用组态等实训；
