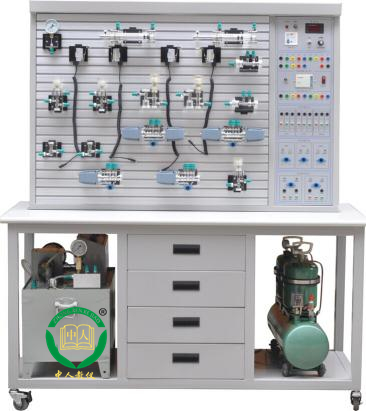

ZRYY-03B透明液压与气动实训台
一、实验内容
（一）液压传动基本回路1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
（二）气动基本控制回路实验
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
二、透明液压与气动实训台,液压气动实验装置构成
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/2A
3、三组继电器控制输出方式
4、液压实训油泵电机功率：400W 调速范围0－1700r/min
5、实训工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V 吸力3Mpa
8、空气压缩机（基本配置小型机） 电机功率：250W 电源：AC220V
9、公称容量：18L
10、额定输出气压0.7Mpa
11、透明液压与气动实训台,液压气动实验装置外型尺寸：1500mm×650mm×1700mm
三、透明液压与气动实训台,液压气动实验装置配置
（1）气动部分清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实训台 | 实训台 | 1 |
| 2 | 实训支架 | 实训柜 | 1 |
| 桌面 | 1张 | ||
| 3 | 泵站（装在实训台内） | 拖动直流电机 | 1 |
| 专用直流电源及调速控制电路 | 1 | ||
| 高精度数字转速表 | 1 | ||
| 齿轮油泵 | 1 | ||
| 油箱 | 1 | ||
| 4 | 组合透明元件 | 双作用油缸（带行程撞块） | 2 |
| 弹簧回位油缸 | 1 | ||
| 增压油缸 | 1 | ||
| 辅助油箱 | 1 | ||
| 单向阀 | 2 | ||
| 液控单向阀 | 2 | ||
| 溢流阀（直动式） | 2 | ||
| 节流阀（直动式） | 1 | ||
| 调速阀 | 2 | ||
| 顺序阀 | 2 | ||
| 减压阀 | 1 | ||
| 二位二通电磁换向阀 | 1 | ||
| 二位四通电磁换向阀 | 2 | ||
| “O”型三位四通电磁换向阀 | 1 | ||
| “H”型三位四通电磁换向阀 | 1 | ||
| “M”型三位四通电磁换向阀 | 1 | ||
| 二位四通行程换向阀 | 1 | ||
| 三位五通手动换向阀 | 1 | ||
| 压力继电器 | 1 | ||
| 压力表 | 3 | ||
| 微动行程开关（常开、常闭） | 2 | ||
| 三通 | 10 | ||
| 5 | 附 件 | 毛巾 | 2条 |
| 油盘 | 1个 | ||
| 透明液压皮管 φ8 | 20米 | ||
| 专用液压油 | 10斤 | ||
| 6 | 电器配件 | 电磁阀通用连接线 | 3条 |
| 压力继电器插头线 | 1条 | ||
| 编程电缆（三菱） | 1条 | ||
| 7 | 工具盒 | 螺丝刀（一字、十字） | 各1把 |
| 剪刀 | 1把 | ||
| 活动板手 | 1把 | ||
| 尖嘴钳 | 1把 | ||
| 内六角扳手M5 | 1把 | ||
| 内六角扳手M6 | 1把 | ||
| 内卡簧钳 | 1把 | ||
| 外卡簧钳 | 1把 | ||
| 油塞 | 5只 | ||
| 快速油接头 | 5只 | ||
| 各种密封圈 | 1袋 | ||
| 9 | 资料 | 实训使用说明书 | 1册 |
（2）液压部分清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实训装置 | 实训桌 | 1 |
| 实训台 | 1 | ||
| 2 | 气泵 | 空气压缩机WY5.2-双头（2台实验可同时使用） | 1 |
| 3 |
组合元件 （工业型） |
单作用缸 QGX25ⅹ100（工业型） | 1 |
| 双作用缸 QGX25ⅹ100（工业型） | 1 | ||
| 旋转气缸（透明有机玻璃） | 1 | ||
| 三联件 AC2000（工业型） | 1 | ||
| 减压阀（带压力表）AR2000（工业型） | 1 | ||
| 手动换向阀 H210—08（工业型） | 1 | ||
| 单电磁换向阀（二位五通）4V210-8（DC24V）（工业型） | 2 | ||
| 双电磁换向阀（二位五通）4V220-8（DC24V）（工业型） | 1 | ||
| 双电磁换向阀（三位五通）4V230-8（DC24V）（工业型） | 1 | ||
| 单气换向阀（二位五通）4A210—08（工业型） | 2 | ||
| 双气换向阀（二位五通）4A210—08（工业型） | 2 | ||
| 行程阀（机控）MOV—2（工业型） | 1 | ||
| 行程阀（按钮）MOV—3A（工业型） | 1 | ||
| 或门型梭阀ST—02（工业型） | 2 | ||
| 快速排气阀1/4 QE—02（工业型） | 2 | ||
| 单向节流阀RE—02（工业型） | 2 | ||
| 单向节流阀JSC601（工业型） | 1 | ||
| 单向阀1/4（工业型） | 2 | ||
| 顺序阀（透明有机玻璃） | 2 | ||
| 气容 | 1 | ||
| 六通（透明有机玻璃） | 2 | ||
| 4 | 附 件 | 气管（30米） PU6ⅹ4 | 1盘 |
| 5 | 电器配件 | 行程开关（装在缸体上） | 2个 |
| 编程电缆（三菱） | 1条 | ||
| 6 | 工具盒 | 内六角扳手 | 2把 |
| 螺丝刀 | 2把 | ||
| 剪刀 | 1把 | ||
| 活动板手 | 1把 | ||
| 尖嘴钳 | 1把 | ||
| 消声器（小）1/8 | 2只 | ||
| 消声器（大）3/8 | 1只 | ||
| 三通（T型三通）Ø 6 | 4只 | ||
| 三通（Y型减径三通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺纹二通）601 | 2只 | ||
| L型（螺纹二通）602 | 2只 | ||
| 气孔塞头Ø 6 | 5只 | ||
| 生料带 | 1个 | ||
| 保险丝3A | 2只 | ||
| 7 | 资料 | 使用说明书 | 1册 |
| 光盘（PLC编程软件，PLC程序） |
1碟 |
